Различия и области применения силиконового каучука, вулканизированного при комнатной температуре, и силиконового каучука, вулканизированного при высокой температуре
2025-12-15
Силиконовый каучук, как важная категория кремнийорганических материалов, играет незаменимую роль во многих отраслях, включая электронику, аэрокосмическую промышленность, автомобилестроение и медицину, благодаря своей исключительной стойкости к высоким и низким температурам, электроизоляционным свойствам и химической стабильности. Он состоит из двух основных типов: силиконовый каучук, вулканизирующийся при комнатной температуре (RTV), и силиконовый каучук, вулканизирующийся при высокой температуре (HTV). Среди них фенилсиликоновый каучук, как представитель специальных силиконовых каучуков, имеет важное значение в обеих системах вулканизирующегося силиконового каучука.
Силиконовый каучук, вулканизируемый при комнатной температуре, использует низкомолекулярные полисилоксаны в качестве базового соединения, имеет жидкую консистенцию и обычно называется жидким силиконовым каучуком. В зависимости от формы упаковки он подразделяется на однокомпонентные и двухкомпонентные варианты, основными компонентами которых являются базовое соединение, сшивающий агент, катализатор и наполнители. Высокотемпературный вулканизированный силиконовый каучук использует высокомолекулярный полиметилвинилсилоксан в качестве базового каучука. Он имеет твердую форму, также называется твердым силиконом или компаундным силиконовым каучуком, и перед формованием требует обработки армирующими наполнителями и вулканизирующими агентами. Фенилсиликоновый каучук находит применение в обеих системах. Введение фенильных групп в его молекулярную цепь нарушает регулярность структуры силоксана, значительно повышая устойчивость к экстремальным температурам и радиации. Сырье для фенилсиликонового каучука, отверждаемого при комнатной температуре, обычно представляет собой бесцветную прозрачную маслянистую жидкость, тогда как сырье для фенилсиликонового каучука, отверждаемого при высокой температуре, существует в виде твердого эластомера.
Стандартный силиконовый каучук, вулканизированный при комнатной температуре, работает в диапазоне температур от -55 °C до 180 °C, демонстрируя отличную стойкость к абляции при повышенных температурах. Его вязкость может регулироваться в диапазоне от 2000 до 100 000 мПас, с содержанием летучих веществ ниже 5,0 % при 150 °C. Высокотемпературный вулканизированный силиконовый каучук обычно работает в диапазоне температур от -70 °C до 250 °C. Варианты с низким содержанием фенила, при включении фенильных групп, выдерживают температуры от -90 °C до 300 °C, в то время как типы с высоким содержанием фенила демонстрируют исключительную стойкость к радиации. Их вулканизированная прочность на разрыв достигает 3,9–9,8 МПа, что значительно превосходит стандартный силиконовый каучук.

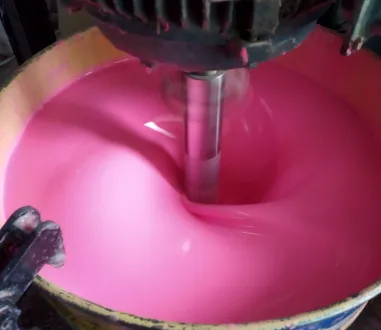

Силиконовый каучук, отверждаемый при комнатной температуре, выпускается в виде готовых к использованию однокомпонентных составов. Двухкомпонентные системы требуют смешивания базового каучука с сшивающим агентом, таким как этилортосиликат, в определенных пропорциях, с последующей вулканизацией под действием катализатора. Высокотемпературный вулканизированный силиконовый каучук требует тщательного смешивания сырого каучука с армирующими наполнителями, такими как кремнезем, агентами структурного контроля и органическими пероксидными вулканизаторами, такими как ди-2,5-диметил-2,5-диметилсилан, в резиномешалке. Затем следует высокотемпературное прессование или экструзионное формование с последующей вторичной вулканизацией для стабилизации характеристик.
Силиконовый каучук, вулканизирующийся при комнатной температуре, благодаря своей жидкой форме и свойствам отверждения при комнатной температуре, особенно подходит для покрытий, клеев, заливочных компаундов и изготовления форм. Он легко заполняет сложные пустоты и обеспечивает гибкие процессы формования. Стандартный силиконовый каучук RTV широко применяется в медицинских силиконовых изделиях, полиграфическом силиконе, медицинском силиконе и автомобильных/морских уплотнителях. Однако силиконовый каучук фенильного типа предназначен для экстремальных условий, таких как теплоизоляция космических аппаратов, покрытия, устойчивые к ядерному излучению, и криогенные заливки для электронных компонентов. Его устойчивость к излучению и абляции делает его важным материалом в военной и аэрокосмической отраслях. Высокотемпературный вулканизированный силиконовый каучук, благодаря своей твердой форме и превосходным механическим свойствам, в основном используется в производстве различных изделий из силиконового каучука. Стандартные марки могут использоваться для производства силиконовых сувениров, механических компонентов, деталей для автомобилей и мотоциклов, а также сантехники. Фенильные типы используются для уплотнения компонентов в криогенных средах, таких как уплотнительные кольца для сосудов Дюара с жидким азотом, уплотнения авиационных двигателей и радиационно-стойкие компоненты ядерного оборудования, обеспечивая надежную работу в диапазоне экстремальных температур от -100 °C до 300 °C.
Bitsea предлагает специализированные силиконовые резиновые составы для различных применений: высокотемпературные вулканизированные (HTV) и вулканизированные при комнатной температуре (RTV) фенильные силиконовые резиновые составы. Серия высокотемпературных фенильных силиконовых резиновых составов BTH-PH180 обладает превосходной стойкостью к экстремальным температурам и радиации, что делает их пригодными для производства конечных продуктов в жестких условиях эксплуатации. Сырье для фенилсиликонового каучука серии BTH-PR190, отверждаемое при комнатной температуре, остается в жидком состоянии, что позволяет отверждать и формовать его при температуре окружающей среды. Оно подходит для прецизионного заливки, изготовления радиационно-защитных покрытий и других применений, обеспечивая надежные материальные решения для высокотехнологичных производственных секторов.
