При покупке силиконового масла для вакуумных диффузионных насосов достаточно ориентироваться только на вязкость? На самом деле именно эти три параметра являются ключевыми для определения уровня вакуума
2026-07-30
I. Анализ проблем: почему диффузионный насос не достигает предельного вакуума?
При запуске диффузионного насоса с только что замененным силиконовым маслом уровень вакуума был приемлемым, однако через неделю эксплуатации показатели ухудшились: показания вакуумметра упали с 10⁻⁸ Па до 10⁻⁵ Па. При разборке насоса было обнаружено, что масло пожелтело и стало вязким, а на соплах образовался нагар. Неоднократная замена силиконового масла разных марок не принесла улучшений. В большинстве случаев причина заключается не в неисправности самого насоса, а в неверном понимании технических параметров силиконового масла для диффузионных насосов. Многие при выборе модели обращают внимание только на вязкость, однако на самом деле именно давление насыщенных паров, термостойкость и молекулярная масса являются ключевыми факторами, определяющими предельный вакуум и срок службы масла.
II. Описание принципа действия: что же происходит внутри диффузионного насоса?

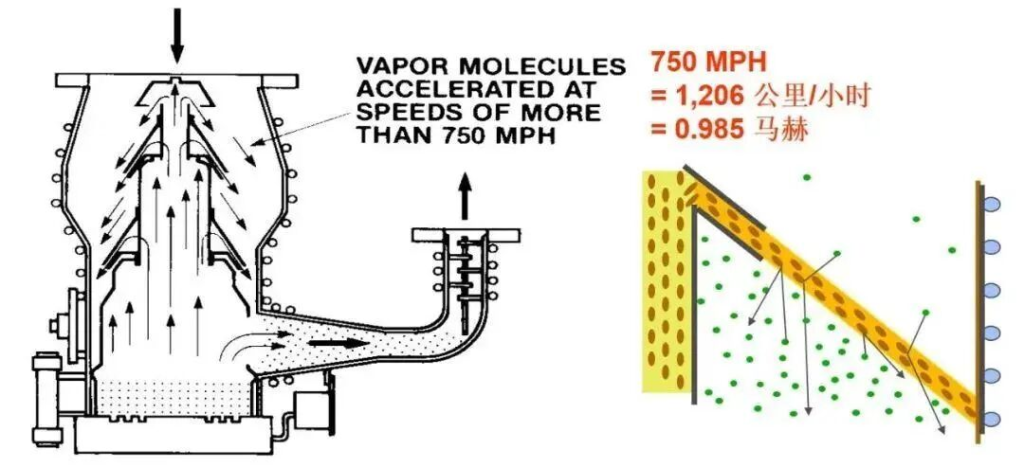

Диффузионный насос использует струю пара, движущуюся с высокой скоростью, для удаления молекул газа и создания вакуума. Нагреватель в нижней части насоса нагревает силиконовое масло до температуры кипения (обычно 200–300 °C); пары силиконового масла вырываются из зонтикообразного сопла со сверхзвуковой скоростью вверх, образуя паровую завесу, а молекулы газа увлекаются струей вниз и удаляются первичным насосом; пары, сталкиваясь с охлаждёнными водой стенками насоса, конденсируются и возвращаются в цикл, и так повторяется снова и снова.
В этом процессе силиконовое масло одновременно выполняет роль рабочей среды и уплотнительной жидкости. Предельный вакуум насоса по сути зависит от давления насыщенных паров масла: чем ниже давление паров, тем меньше остаточного газа после конденсации на охлаждённых стенках, тем выше предельный вакуум.
Тепловая стабильность является вторым ключевым фактором. Дно насоса длительное время поддерживается на температуре 250–300 °C; в масле с плохой тепловой стабильностью происходит разрыв молекулярных цепей, в результате чего образуются лёгкие фракции (повышение давления пара, усиление обратного оттока масла) и тяжёлые фракции (масло становится вязким, забиваются сопла).
Молекулярная масса является основополагающим фактором, объясняющим первые два параметра. Силиконовое масло для диффузионных насосов относится к олигомерам фенилметилсилоксана: чем выше молекулярная масса, тем сильнее межмолекулярные силы, тем ниже давление паров и лучше термостабильность, но при этом повышается вязкость, что соответственно удлиняет время запуска насоса. Выбор типа масла по сути заключается в поиске баланса между молекулярной массой (степень вакуума и срок службы) и вязкостью (эффективность работы).
В настоящее время в международной практике при наименовании силиконовых масел для диффузионных насосов широко используется система обозначений DC 704 / DC 705, установленная компанией Dow Corning. Оба типа представляют собой фенилметилсилоксаны-трисилоксаны: тип 704 — тетраметилтетрафенилтрисилоксан (CAS: 3982-82-9), тип 705 — пентафенилтриметилтрисилоксан (CAS: 3390-61-2). Модель 705 имеет на один фенильный заместитель больше, чем модель 704, её молекулярная масса увеличилась с 484 до 546, а давление паров снизилось почти на два порядка, что позволило установить два универсальных технологических уровня: высокий вакуум и сверхвысокий вакуум.
III. Как интерпретировать параметры и как выбирать?
1. Давление пара — первый ключевой показатель в стандартах данной категории
В системах 704/705 давление пара напрямую определяет верхний предел вакуума:
| Требования к степени вакуума | Эталон давления пара при 25 °C
|
Уровень совместимости с моделями | Типичные области применения |
| высокий вакуум（10⁻⁴~10⁻⁶ Pa） | ≤10⁻⁷ torr | 704Тип | Нанесение покрытий, вакуумная металлургия, производство лампочек |
| Сверхвысокий вакуум（10⁻⁷~10⁻⁸ Pa） | ≤10⁻⁹ torr | 705Тип | Электронный микроскоп, масс-спектрометр, ускоритель |
| Сверхвысокий вакуум
（<10⁻⁹ Pa） |
≤10⁻¹⁰ torr | 705Тип + холодная ловушка | Передовые научно-исследовательские системы сверхвысокого вакуума |
Совет, как избежать ошибок: некоторые поставщики указывают только «предельный вакуум», но не указывают давление паров. Предельный вакуум — это показатель системы «насос + масло», а давление паров — это свойство самого масла. При покупке масла обязательно уточняйте конкретное значение экстраполированного давления паров при 25 °C, а не довольствуйтесь общими формулировками вроде «достигает сверхвысокого вакуума».
2. Термическая стабильность — второй показатель, определяющий срок службы масла
Нижняя часть диффузионного насоса в течение длительного времени работает при температуре выше 250 °C. Плохая термическая стабильность приводит к разрыву связей C-Si, отщеплению фенольных групп, образованию лёгких фракций (повышение давления паров, обратный отток масла) и тяжёлых фракций (повышение вязкости, забивание сопел).
Критерии оценки:
Температура вспышки: по стандарту 704 ≥ 210 °C, по стандарту 705 ≥ 243 °C;
Термогравиметрический анализ (TGA): потеря массы за 24 часа при 250 °C должна быть < 2%;
Эксплуатационные испытания: после 500 часов непрерывной работы стандартного насоса масло должно оставаться бесцветным и прозрачным, без заметного пожелтения.
Рекомендации по выбору:
Рабочая температура 200–250 °C: подходит стандарт 704;
Рабочая температура > 250 °C: рекомендуется использовать стандарт 705, поскольку его температура вспышки и молекулярная масса обеспечивают более высокий запас тепловой безопасности.
3. Молекулярная масса — основная логика понимания эксплуатационных характеристик
Молекулярная масса не является непосредственным и независимым критерием выбора, но определяет показатели давления паров и термической стабильности:
| Параметры | 704Тип
|
705Тип
|
| Химическое название | тетраметилтетрафенилтрисилоксан
|
Пятифенилтриметилтрисилоксан
|
| Номер CAS | 3982-82-9 | 3390-61-2 |
| Молекулярная масса | 484 | 546 |
| Вязкость при 25 °C | ~38 cst | ~175 cst |
| Давление пара (25 °C) | 2×10⁻⁸ torr | 3×10⁻¹⁰ torr |
| Предельный вакуум | 10⁻⁷~10⁻⁸ torr | 10⁻⁹~10⁻¹⁰ torr |
С каждым дополнительным фенильным остатком молекулярная масса увеличивается, а давление паров снижается почти на два порядка. Не следует слепо стремиться к более высоким моделям: BTH-705 обладает более высокой вязкостью (175 сст против 38 сст), медленнее запускается и имеет несколько более высокий коэффициент обратного оттока масла; если для технологического процесса требуется вакуум уровня 10⁻⁶ Па, использование BTH-705 приведет к увеличению затрат, удлинению времени запуска и росту энергопотребления на нагрев.

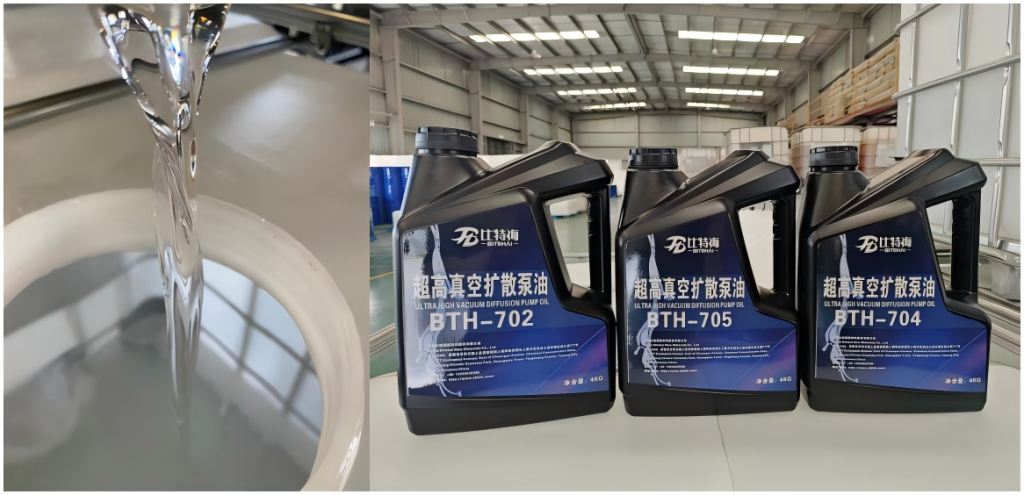

IV. Аналогичные продукты компании «Аньхой Битхай»: BTH-704 / BTH-705
Компания «Аньхой Битхай», основываясь на химической структуре продуктов Dow Corning DC 704/705, выпустила аналогичные продукты той же серии — BTH-704 и BTH-705, химический состав и номера CAS которых полностью совпадают с оригинальными. Основные преимущества этих продуктов — возможность поставки прозрачных материалов и гибкость в выборе спецификаций при сохранении тех же технических характеристик.
1. BTH-704 (аналог DC 704)
Химический состав: тетраметилтетрафенилтрисилоксан, номер CAS 3982-82-9; химическая структура полностью совпадает с химической структурой Dow Corning 704. Измеренные параметры: вязкость при 25 °C — 38 ± 3 сст, предельный вакуум — 10⁻⁷~10⁻⁸ торр, температура вспышки — ≥210 °C, температура замерзания — <-20 °C, молекулярная масса — 484, плотность — 1,06–1,07.
Области применения: нанесение покрытий в условиях высокого вакуума, вакуумная плавка, производство лампочек и т. д.
2. BTH-705 (аналог DC 705)
Химический состав: пентилтриметилтрисилоксан, номер CAS 3390-61-2, аналог продукта Dow Corning 705. Измеренные параметры: вязкость при 25 °C 170–175 cst, предельный вакуум до 10⁻⁹ торр, температура вспышки ≥243 °C, показатель преломления 1,5765–1,5785, температура замерзания ≤-14 °C, молекулярная масса 546, плотность 1,09–1,10.
Применение: системы сверхвысокого вакуума, такие как электронные микроскопы, масс-спектрометры, ускорители и т. д.
Все продукты представляют собой однокомпонентные чистые жидкости, бесцветные и прозрачные, с термостабильностью и окислительной стойкостью, соответствующими эталонным показателям системы DC.
V. Сравнение измеренных параметров
Серия BTH имеет тот же номер CAS, что и серия Dow DC, а основные показатели находятся на одном уровне:
| Параметры | DC 704 | BTH-704 | DC 705 | BTH-705 |
| Молекулярная масса | 484 | 484 | 546 | 546 |
| Давление пара(25℃,torr) | 2×10⁻⁸ | 2×10⁻⁸ | 3×10⁻¹⁰ | 3×10⁻¹⁰ |
| Предельный вакуум
(torr) |
10⁻⁷~10⁻⁸ | 10⁻⁷~10⁻⁸ | 10⁻⁹~10⁻¹⁰ | 10⁻⁹~10⁻¹⁰ |
| Вязкость(25℃,cst) | 39 | 38±3 | 170–180 | 165–180 |
| Температура вспышки(℃) | ≥210 | ≥210 | ≥243 | ≥243 |
| удельный вес | 1.06–1.07 | 1.06–1.07 | 1.09–1.10 | 1.09–1.10 |
Оба типа имеют одинаковые показатели по таким ключевым параметрам, как давление паров, предельный вакуум и температура вспышки. Импортные продукты отличаются более длительным опытом в области контроля стабильности партий, тогда как отечественные модели имеют преимущества в сроках поставки и гибкости спецификаций.
При выборе силиконового масла для диффузионных насосов следует учитывать следующее: давление паров определяет предельный вакуум, термостойкость — срок службы, а молекулярная масса — характеристики первых двух показателей. Если вы не уверены в выборе или вам требуется решение с конкретными параметрами, можно ознакомиться с техническим паспортом или обратиться к техническим специалистам BTH за рекомендациями по выбору.
